墜落制止用器具(安全帯)
はフルハーネスへ

墜落・転落事故の現状

  • 全産業の死亡災害における事故の種類(2018年)
    全産業の死亡災害における事故の種類(2018年)

    最も多い死亡労働災害は「墜落・転落」です。2018年では、日本国内で256名の方が「墜落・転落」の事故で亡くなられています1)
    また、高所作業における死傷者数も2万人を超えています。

  • 胴ベルト型 フルハーネス型
    胴ベルト型フルハーネス型

    また、2008~2017年の10年間で、胴ベルト型安全帯を使用していたにも関わらず、落下時に身体が圧迫され死亡した事例が6件ある 2)など、命を守るためには、より安全性の高い製品の使用が求められています。

出典

1.「安全帯」から「墜落制止用器具」へ

高所作業における安全保護具の「安全帯」の名称が「墜落制止用器具」に改められます。
それに伴い、墜落制止用器具として認められる製品は以下の通りです。
※現場では従来通り「安全帯」の呼称を使用することは問題ありません。

「安全帯」から「墜落制止用器具」へ
  • 認められる

    胴ベルト型(一本つり)
    胴ベルト型(一本つり)
  • 認められる

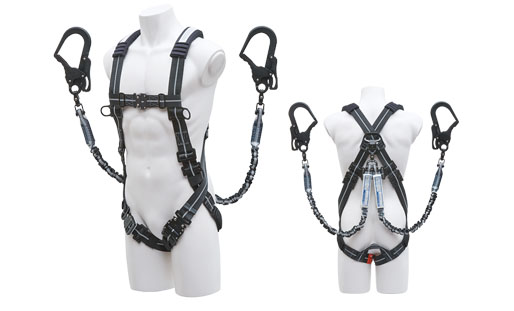

    フルハーネス型(一本つり)
    フルハーネス型(一本つり)
  • 認められないフルハーネス型もしくは
    胴ベルト型の一本つりの併用が必要

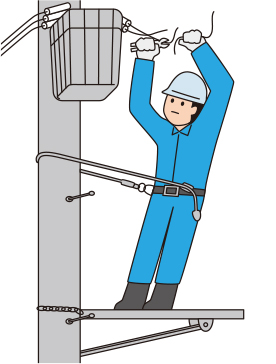

    胴ベルト型(U字つり)
    胴ベルト型(U字つり)

2.原則は「フルハーネス型」

02 原則は「フルハーネス型」

2m 以上の高所作業3)において、フルハーネス型の使用が原則となります。ただし、フルハーネス型を使用すると墜落時に地面に到達する恐れのある場合、6.75m以下であれば、胴ベルト型(一本つり)を使用できます4)

  • 3)作業床または囲い等を設けることが困難な場合。
    (安全衛生規則 518 条および 519 条より)
  • 4)一般的な建設作業の場合、5m 以上の場所ではフルハーネス型の使用が求められており、柱上作業などの場合、2m 以上の場所ではフルハーネス型の使用が推奨されます。

A. 落下距離に気をつけよう!

A. 落下距離に気をつけよう!

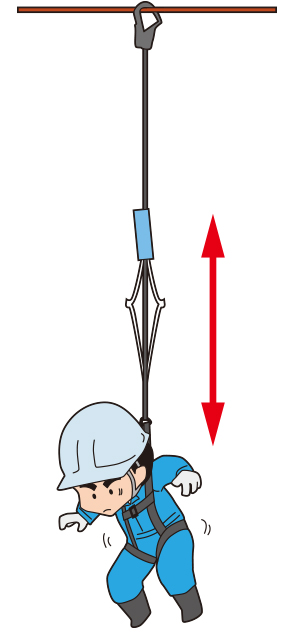

墜落時は、ランヤードのショックアブソーバ(衝撃吸収装置)が作動し、ロープが伸びます。ショックアブソーバに作業床からの落下距離を記載しておりますので、ご使用になる作業床が、墜落時に地面に到達しない高さであることをよくご確認ください(フックを作業床から85cmの高さに掛けた場合の落下距離で計算しています)。

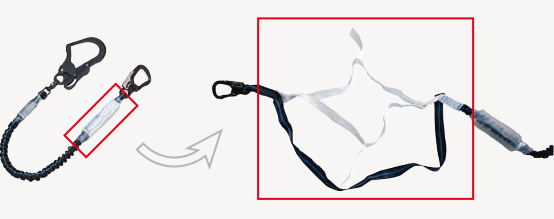

ショックアブソーバ作動後の様子
ショックアブソーバ作動後の様子
落下距離の記載
落下距離の記載
POINT
point

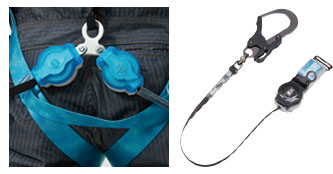

インターロック機能のある巻取式ランヤードを使うと、落下した時にロック機能が作動し、より落下距離を短くすることができます。比較的低所での使用に推奨されます。

■参考文献
・墜落制止用器具の安全な使用に関するガイドライン:厚生労働省,
https://www.mhlw.go.jp/stf/houdou/0000212834.html

B.フックを掛ける位置に気をつけよう!

フックを掛ける位置が低いと、落下距離が大きくなり、身体にかかる衝撃も大きくなります。フックを掛ける位置は、作業床から85cm以上が望ましいです。基本的には「第一種ショックアブソーバ」をもつ「Type1ランヤード」を使用しますが、鉄骨組み立て作業等において、やむを得ずフックを足下に掛ける場合は「第二種ショックアブソーバ」をもつ「Type2ランヤード」を使用します。両方の作業が混在する場合は、フルハーネス型を選定するとともに、「第二種ショックアブソーバ」をもつ「Type2ランヤード」を選定してください。

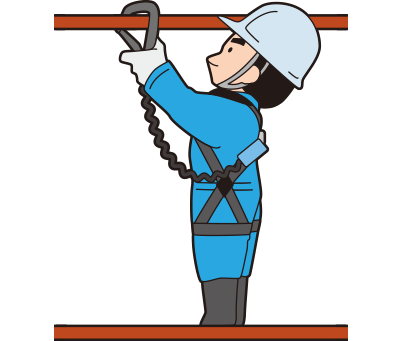

  • フックを掛ける位置が腰より高い場合
    フックを掛ける位置が腰より高い場合



    Type1 ランヤードを使用
    Type1 ランヤードを使用
    ※画像は一例です。

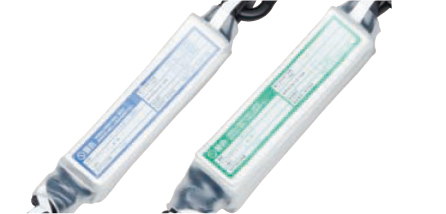

    第一種ショックアブソーバ

    ※自由落下距離1.8mで墜落を制止した時の衝撃荷重が4.0kN以下の性能

  • フックを掛ける位置が足下の場合
    フックを掛ける位置が足下の場合

    ※鉄骨組み立て作業等において

    Type2 ランヤードを使用
    Type2 ランヤードを使用

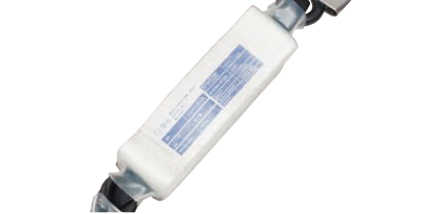

    第二種ショックアブソーバ

    ※自由落下距離4.0mで墜落を制止した時の衝撃荷重が6.0kN以下の性能

    ※胴ベルト型には使用できません。

  注 意

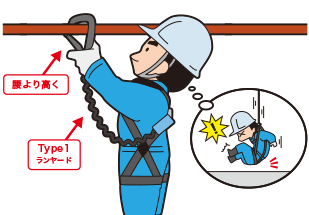

第二種ショックアブソーバは、より大きな衝撃を吸収できる構造ですが、第一種ショックアブソーバより落下距離が大きくなります。墜落時に地面に到達する恐れのある場合は、フックの取り付け位置を腰より高い位置にするとともに、第一種ショックアブソーバをもつType1ランヤードを使用してください。
注 意

3.安全衛生特別教育の受講が必要!

墜落制止用器具/フルハーネスを着用して作業を行う者は、特別教育(学科4.5時間、実技1.5時間)の受講が必要です。

※高さが2m以上で、作業床を設けることが困難な場所において、フルハーネス型の墜落制止用器具を用いた業務(ロープ高所作業を除く)を行う作業者が対象。

4.旧規格の安全帯の使用期限に注意!

規格改正に伴い、2019年8月1日までに製造された旧規格の安全帯は、墜落制止用器具の規格とみなされ、2022年1月1日まで使用可能となります。

04 旧規格の安全帯の使用期限に注意!
現場の声を大切に開発を重ねたKHの墜落制止用器具は全商品新規格に対応しております。

現場の声を大切に開発を重ねた
KHの墜落制止用器具は
全商品新規格に対応しております。
